- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Dubbelzijdig voor meer opbergruimte
- Geschikt voor lange, zware goederen
16 Werkdagen
- Eenzijdig voor bijv. plaatsing tegen de wand
- Voor de opslag van extra lang en zwaar stukgoed
- Uitbreidbaar met aanbouwelementen zo vaak als nodig
16 Werkdagen
- Stelling voor dubbelzijdige opslag
- Voor de opslag van extra lang en zwaar stukgoed
- Uitbreidbaar met aanbouwelementen zo vaak als nodig
16 Werkdagen
- Eenzijdig voor bijv. plaatsing tegen de wand
- Voor de opslag van extra lang en zwaar stukgoed
- Uitbreidbaar met aanbouwelementen zo vaak als nodig
16 Werkdagen
- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Enkelzijdig voor bijv. plaatsing tegen de wand
- Ideaal voor de opslag van lange en zware goederen
16 Werkdagen
- Stelling voor dubbelzijdige opslag
- Voor de opslag van extra lang en zwaar stukgoed
- Uitbreidbaar met aanbouwelementen zo vaak als nodig
16 Werkdagen
- Compleet pakket bestaande uit één basiselement en twee aanbouwelementen
- Stelling voor enkelzijdige opslag bijv. tegen een wand
- Voor de opslag van extra grote goederen
16 Werkdagen
- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Stelling voor enkelzijdige opslag bijv. tegen een wand
- Voor de opslag van extra grote goederen
12 Werkdagen
- Compleet pakket bestaande uit basiselement en, afhankelijk van het model, verschillende aantallen aanbouwelementen
- Dubbelzijdig voor meer opbergruimte
- Voor de opslag van extra grote goederen
12 Werkdagen
- Compleet pakket bestaande uit basiselement en, afhankelijk van het model, verschillende aantallen aanbouwelementen
- Dubbelzijdig voor meer opbergruimte
- Voor de opslag van extra grote goederen
12 Werkdagen
- Compleet pakket bestaande uit basiselement en, afhankelijk van het model, verschillende aantallen aanbouwelementen
- Stelling voor enkelzijdige opslag bijv. plaatsing tegen de wand
- Voor de opslag van extra grote goederen
12 Werkdagen
- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Dubbelzijdig voor meer opbergruimte
- De stellingniveaus die naar boven smaller worden, maken de toegang makkelijker.
23 Werkdagen
- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Stelling voor enkelzijdige opslag bijv. tegen een wand
- Geschikt voor lange, zware goederen
32 Werkdagen
- Draagarmstelling voor ruimtebesparende plaatsing tegen de wand
- Voor de opslag van lange goederen, zoals houten lijsten of metalen buizen
- Aan de staanders gelaste draagarmen met verschillende lengtes
23 Werkdagen
- Compleet pakket bestaande uit een basiselement en, afhankelijk van het model, verschillende aanbouwelementen
- Dubbelzijdig voor meer opbergruimte
- Geschikt voor lange, zware goederen
32 Werkdagen
Draagarmstellingen: optimaal voor de opslag van lange materialen
Draagarmstellingen worden gebruikt om lange materialen, buizen, panelen of schijven veilig en overzichtelijk op te slaan. Bij Jungheinrich PROFISHOP vindt u draagarmstellingen voor zware lasten met enkelzijdige of dubbelzijdige opslagruimte, die naar wens kunnen worden ingedeeld.
- Wat zijn draagarmstellingen en welke voor- en nadelen hebben ze?
- Zelf een draagarmstelling samenstellen met onze stellingconfigurator
- Deze draagarmstellingen kunt u bij ons kopen
- Kies een draagarmstelling met het geschikte draagvermogen
- Bepaal welke opbouwsysteem u nodig hebt
- Zelf een draagarmstelling vormgeven
- Veiligheidsuitrusting
- Veelgestelde vragen over draagarmstellingen
1. Wat zijn draagarmstellingen en welke voor- en nadelen hebben ze?
Draagarmstellingen zijn magazijnstellingen voor zware lasten en zijn, net als andere langgoedstellingen voor lange materialen, bij uitstek geschikt om extra lange materialen zoals buizen, strips, latten of planken op een valbestendige manier en altijd binnen handbereik op te slaan. Een draagarmstelling bestaat uit een robuust frame met daaraan horizontaal bevestigde draagarmen, die verkrijgbaar zijn met afrolbeveiliging. De draagarmen dienen als steun voor liggende materialen, maar ook als scheidingswand voor staande goederen of zelfs als steun voor legplanken.
De stellingen zijn verkrijgbaar in een combinatie van insteek- en schroefmontage of met gelaste armen en hebben een verschillend draagvermogen, afhankelijk van het ontwerp. Draagarmstellingen kunnen enkel- of dubbelzijdig zijn en zijn geschikt voor zowel machinale als handmatige opslag.
| Voordelen draagarmstellingen | Nadelen draagarmstellingen | |
|---|---|---|
Ideaal voor een veilige en overzichtelijke opslag van zware en omvangrijke ladingen:
|
Grote ruimte nodig:
| |
Flexibele toepassingsmogelijkheden:
|
Kan alleen worden gebruikt voor bepaalde opgeslagen goederen:
|
Let op: draagarmstellingen moeten worden beveiligd tegen kantelen bij een hoogte/diepteverhouding van meer dan 5:1 en/of bij gebruik met hefvoertuigen. Dit kan door middel van vloer- of wandverankering.
2. Zelf een draagarmstelling samenstellen met onze stellingconfigurator
Met de stellingconfigurator van Jungheinrich PROFISHOP kunt u uw draagarmstelling helemaal zelf vormgeven. In de eenvoudig te bedienen online tool kiest u allereerst voor draagarmstelling onder ‘Stellingtype’, daarna vult u in of de draagarmstelling eenzijdig of dubbelzijdig moet zijn en welke maximale draagarmlast u wenst. Als u uw ontwerp aanpast, dan wordt deze verandering meteen weergegeven dankzij de 3D-visualisatie. Als u volledig tevreden bent met uw ontwerp, kunt u de geconfigureerde stelling meteen bij ons bestellen.
3. Deze draagarmstellingen kunt u bij ons kopen
Draagarmstellingen zijn verkrijgbaar in enkel- en dubbelzijdige versies. Afhankelijk van de opgeslagen goederen en de omstandigheden in uw pand, kunnen beide mogelijkheden worden overwogen:
| Enkel- of dubbelzijdig | Voordelen | Nadelen |
|---|---|---|
Enkelzijdige draagarmstellingen met L-staanders voor enkelzijdige toegang
|
|
|
Dubbelzijdige draagarmstellingen met T-staanders voor toegang van beide kanten
|
|
|
Let op: alle bij ons verkrijgbare draagarmstellingen zijn gepoedercoat en daarom alleen bedoeld voor gebruik binnenshuis. Alleen draagarmstellingen in thermisch verzinkte uitvoering mogen buiten worden geïnstalleerd. Deze zijn op aanvraag ook bij Jungheinrich PROFISHOP verkrijgbaar.
4. Kies een draagarmstelling met het geschikte draagvermogen
Draagarmstellingen zijn in principe ontworpen om zware voorwerpen te dragen. Bijna alle onderdelen van de rekken zijn daarom gemaakt van stevig staal of plaatstaal en hebben stabiele verbindingen tussen de draagarmen en de romp van de stellingen. Om de stabiliteit van een draagarmstelling te verhogen, wordt het materiaal van een poedercoating voorzien. Dit vermindert schade door schokken, klappen en de effecten van het weer. Om een geschikte draagarmstelling te vinden voor de goederen die in uw bedrijf moeten worden opgeslagen, moet u bij uw keuze een onderscheid maken tussen vak- en veldlast:
- Draagarmlast = maximale belasting van een draagarm
- Staanderlast = som van de draagarmlasten van een staander (zonder voet/sokkel) resp. de maximale belasting die een staander aankan
Voorbeeld voor draagarm- en staanderlast: als een niveau bestaat uit twee armen met elk een draagvermogen van 400 kg, dan is de maximale draagarmlast 400 kg. Bevat een staander drie draagarmen, dan bedraagt de maximale staanderlast 3 x 400 = 1200 kg.
Bij een aantal draagarmstellingen uit ons assortiment (voor de opslag van lichte tot middelzware goederen) wordt vaak een hogere waarde aangegeven dan de som van de draagarmlasten. In dat geval kan de staander het gewicht van meer draagarmen aan.
Het is belangrijk dat de aangegeven maximumlasten niet worden overschreden. In onze online shop kunt u draagarmstellingen kopen met een draagvermogen van:
- max. 630 kg per draagarm
- max. ca. 25.000 kg per basisveld
- max. 500 kg per bodemschap
5. Bepaal welke opbouwsysteem u nodig hebt
In zijn eenvoudigste vorm bestaat een draagarmstelling uit een fundament en ten minste twee draagarmen. Het fundament bestaat uit:
- twee rechtopstaande zijdelen (de verticale steunen)
- twee liggende steunbalken
- een kruis- of diagonaalverbinding
Bij Jungheinrich PROFISHOP kunt u kant-en-klaar gelaste draagarmstellingen bestellen of stellingen met behulp van insteek- en schroefmontage naar wens samenstellen. De voor- en nadelen van de afzonderlijke montagewijzen in een oogopslag:
| Montagewijze | Voordelen | Nadelen |
|---|---|---|
| Vastgelaste draagarmen |
|
|
| Insteek- en schroefmontage |
|
|
Let op: draagarmstellingen met het insteek- en schroefsysteem kunnen afzonderlijk worden uitgebreid. Dit betekent dat u bijna een willekeurig aantal aanbouwvelden naast elkaar kunt plaatsen, afhankelijk van de behoeften in uw bedrijf. Voor ieder extra vak hebt u een extra zijpaneel en twee dwarsverbindingen nodig, die bij ons verkrijgbaar zijn als kant-en-klare aanbouwvelden.

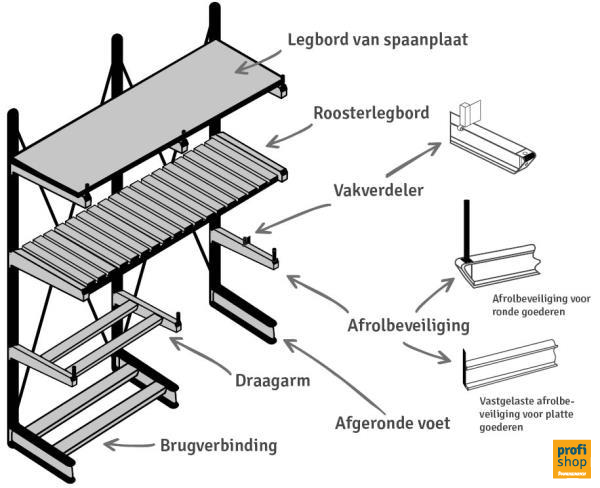

6. Zelf een draagarmstelling vormgeven
Of het nu gaat om een draagarmstelling voor de opslag van hout, buizen of een draagarmstellingen voor verticale opslag van lijsten en plinten in een winkelruimte: u kunt uw draagarmstellingen zelf vormgeven, uitbreiden en aanpassen aan de omstandigheden in uw bedrijf. Bij Jungheinrich PROFISHOP vindt u hiervoor een breed assortiment aan onderdelen voor draagarmstellingen:
| Onderdelen | Details |
|---|---|
Aanbouwvelden
|
|
Staanders
|
|
Draagarmen
|
|
Legborden voor draagarmstellingen
|
|
Bodemschappen
|
|
Afrolbeveiliging
|
|
Bij onze accessoires voor draagarmstellingen vindt u ook diverse haken en draagrails voor haken. Daarnaast bieden wij ook stellinglabels aan waarmee u duidelijk kunt aangeven welke goederen zijn opgeslagen. Dat is vooral handig in grote magazijnen of verkoopruimtes met veel draagarmstellingen.
7. Veiligheidsuitrusting
Er zijn een aantal NEN-normen waar nieuwe stellingen aan dienen te voldoen, die de regels rondom stalen opslagsystemen aangeven. Dat gaat om de volgende normen: NEN-EN 15620, 15629 en 15635. Onder andere draagarmstellingen, maar ook bijvoorbeeld legbordstellingen of palletstellingen moeten aan deze NEN-normen voldoen. In de online shop kunt u de stelling zo samenstellen dat hij aan deze normen voldoet, maar er is ook nog andere veiligheidsuitrusting voor draagarmstellingen verkrijgbaar:
| Veiligheidsuitrusting | Details |
|---|---|
Schroefverbindingen en voetankers
|
|
Onderlegplaten
|
|
Aanrijdbeveiliging voor magazijnstellingen
|
|
8. Veelgestelde vragen over draagarmstellingen
Draagarmstellingen behoren tot de categorie stellingen voor zware materialen en zijn, net als andere langgoedstellingen, ideaal om extra lange materialen, zoals buizen, strips, latten of planken valbestendig en altijd binnen handbereik op te slaan. Een draagarmstelling bestaat uit een robuust frame en horizontaal daaraan bevestigde draagarmen, die verkrijgbaar zijn met afrolbeveiliging. De draagarmen dienen als ondersteuning voor liggende goederen, maar ook als scheiding voor staand opgeslagen goederen. Bovendien kunnen er legborden op de draagarmen worden geplaatst.
Er zijn zowel enkelzijdige als dubbelzijdig draagarmstellingen, en zijn geschikt voor zowel machinaal als handmatig orderpicken.
Draagarmstellingen hebben een hoog draagvermogen, tot 630 kg per arm. De draagarmen dienen als steun voor liggende goederen, maar ook als scheidingswand voor staande goederen of zelfs als steun voor legplanken. Dit maakt de rekken zeer geschikt voor het opbergen van lange materialen. Draagarmstellingen kunnen aan één of beide zijden toegankelijk worden opgesteld en kunnen naar keuze worden uitgebreid met extra aanbouwvelden en accessoires zoals legborden of ophanghaken.
Door hun constructie met draagarmen hebben draagarmstellingen meer ruimte nodig dan andere soorten stellingen. Door hun ontwerp zijn ze bovendien alleen geschikt voor de lifo-opslagstrategie (last in, first out). Zowel in enkelzijdige als dubbelzijdige uitvoering zijn draagarmstellingen maar in beperkte mate geschikt voor integratie in geautomatiseerde magazijnen.
Om draagarmstellingen veilig te kunnen gebruiken, moet ze aan de NEN-normen 15620, 15629 en 15635 voldoen:
- Draagarmstellingen mogen niet langer zijn dan hun staanders.
- Het maximaal toelaatbare draagvermogen moet duidelijk op de legborden worden aangegeven (draagarm- en staanderlast).
- De montage moet worden uitgevoerd in overeenstemming met de voorschriften. Aan de stabiliteit moet bijzondere aandacht worden besteed. Daarom moeten de zijpanelen verticaal worden opgesteld met een maximale afwijking van 1/200.
- De opgeslagen goederen moeten gelijkmatig en in evenwicht op de draagarmen worden geplaatst en mogen aan de buitenzijden niet meer dan een halve asmaat uitsteken.
- De gangpaden tussen de legborden moeten bij handbediening ten minste 1250 mm breed zijn. Als er hefvoertuigen worden gebruikt, moet er aan elke kant een extra veiligheidsafstand van 500 mm worden aangehouden.
- Draagarmstellingen dienen een stelling-inspectie te ondergaan en moeten regelmatig worden gekeurd door een deskundig persoon.
Of een draagarmstelling geschikt is om binnen of buiten te gebruiken, wordt bepaald door het materiaal en de materiaalcoating. Draagarmstellingen voor binnen zijn meestal voorzien van een poedercoating. Die biedt echter onvoldoende bescherming tegen de weersomstandigheden buiten. Thermisch verzinkte draagarmstellingen zijn daarom geschikter voor buiten. Bovendien wordt buiten vaak gekozen voor een draagarmstelling met een dak of een overkapping, zodat de goederen beter beschermd zijn tegen regen en andere weersinvloeden.
