Elektrische kettingtakels

Elektrische takels zijn onmisbaar voor veel industriële bedrijven. U kunt er zware lasten mee heffen en laten zakken, met minimale fysieke inspanning. Sommige elektrische takels zijn verkrijgbaar met een handmatige loopkat, deze verrijdt u met de hand over de draagbalk. Andere uitvoeringen hebben een elektrische loopkat met een afstandsbediening.

In tegenstelling tot rateltakels, waarbij u lasten handmatig kunt heffen en laten zakken, kunnen lasten bij een elektrische kettingtakel volledig elektrisch worden geheven en neergelaten. Een elektrische takel is dus ideaal voor werkzaamheden waarbij regelmatig zware lasten moeten worden verplaatst, bijvoorbeeld:

• Montage en assemblage van machines en installaties
• Werkzaamheden in magazijnen
• Werkzaamheden in de voedingsindustrie

Alle elektrische takels uit ons assortiment worden elektrisch aangedreven door een gekoelde hefmotor, wat bijdraagt aan een lange levensduur. De hefmotor is bovendien beschermd tegen spatwater en stof volgens IP54 en is daardoor geschikt voor gebruik in fabriekshallen én in de buitenlucht.

1. Elektrische takels: verschillende soorten ophanging

Elektrische takels kunnen op verschillende manieren worden opgehangen of gemonteerd. Hierbij is het belangrijk of lasten alleen verticaal of ook horizontaal moeten worden verplaatst. Terwijl een stationaire kettingtakel via elektrische besturing alleen lasten kan heffen en laten zakken, kan een elektrische kettingtakel met een loopkat lasten ook horizontaal langs een stalen drager met een I-profiel verplaatsen:

Ophanging	Eigenschappen en transportrichting

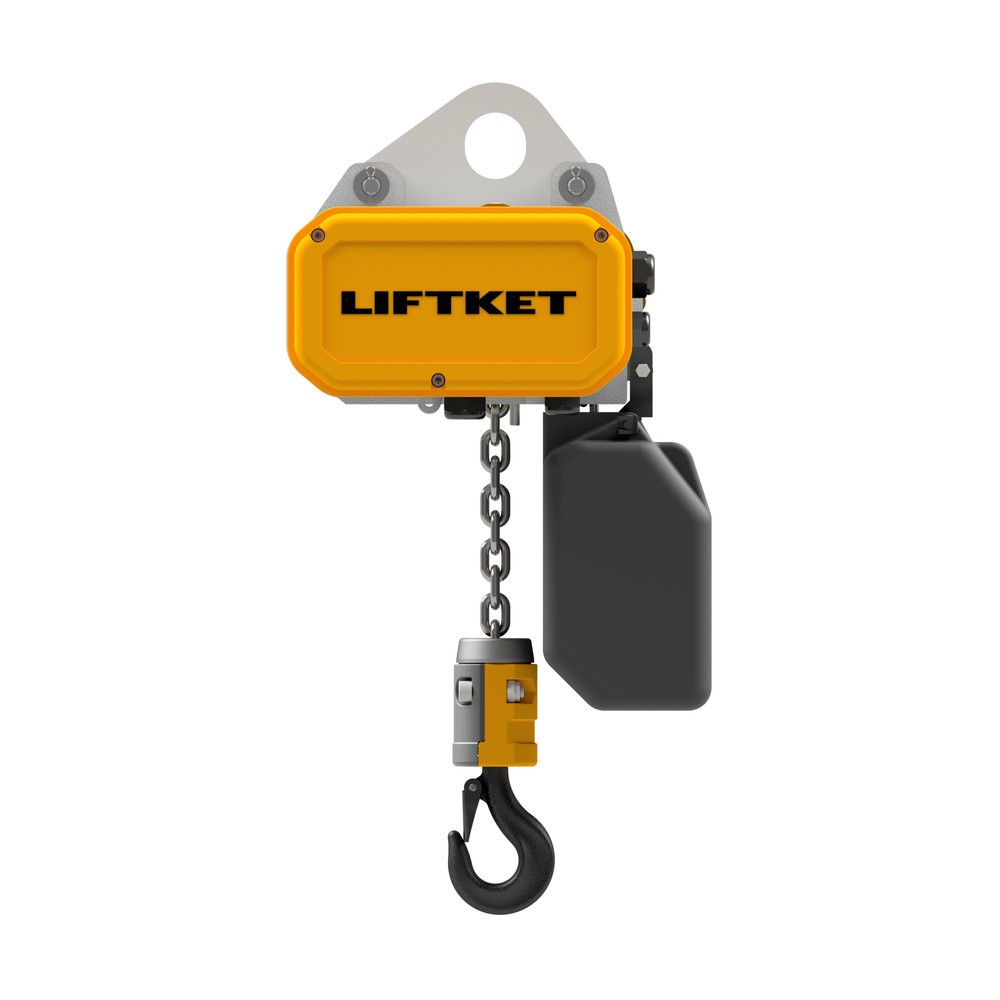

Elektrische takel met een ophangoog	Op te hangen aan vast geïnstalleerde of verrijdbare haken Mobiel gebruik mogelijk Geen transport in horizontale richting mogelijk

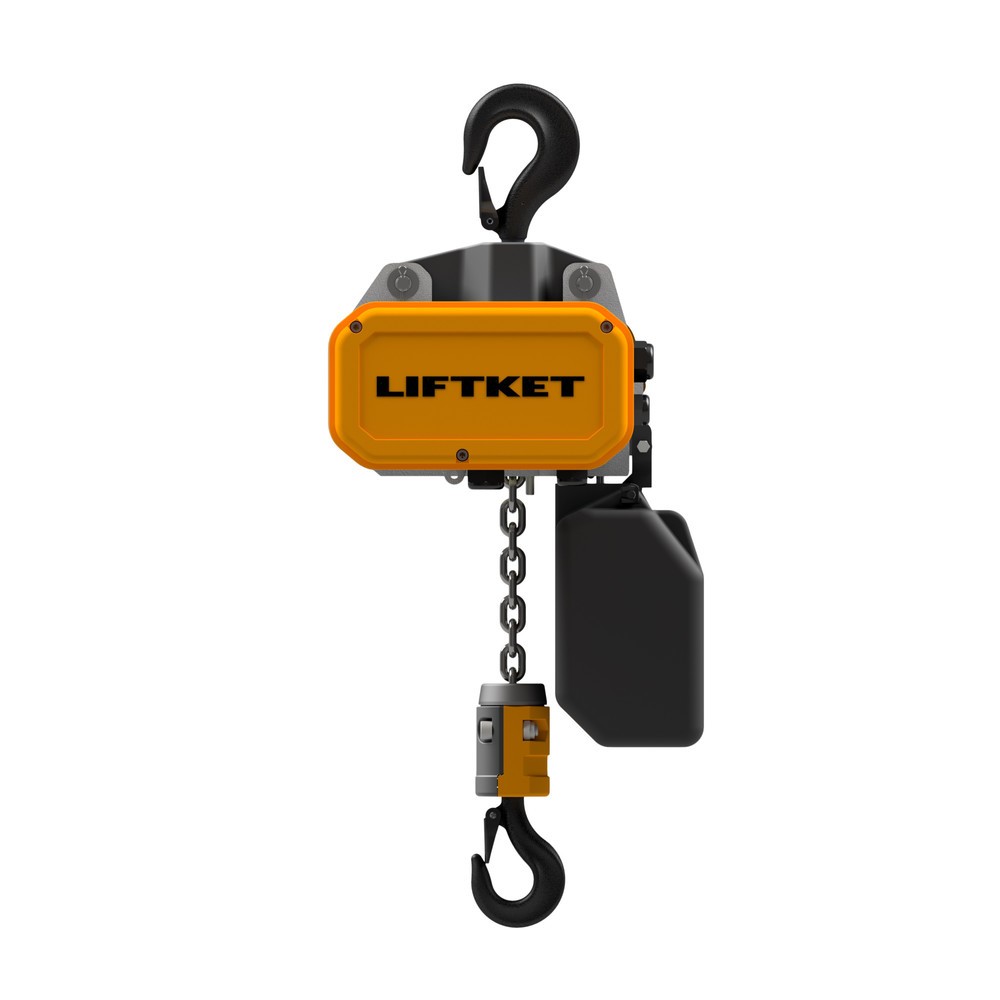

Elektrische takel met een ophanghaak	Op te hangen aan vast geïnstalleerde ophangpunten Mobiel gebruik mogelijk Geen transport in horizontale richting mogelijk

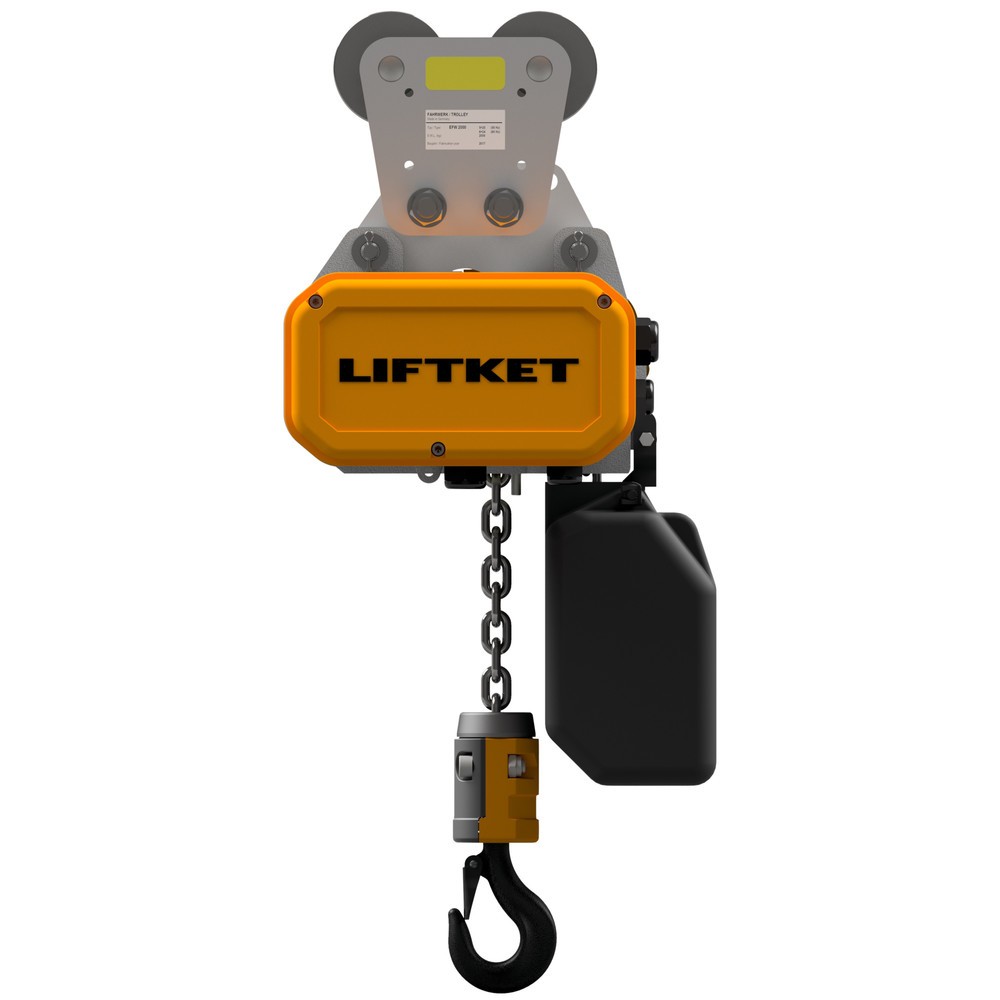

Elektrische takel met een handmatige loopkat	Installatie aan I-dragers van verschillende breedtes mogelijk Beweging lineair langs de drager Last wordt door trekken of duwen verplaatst

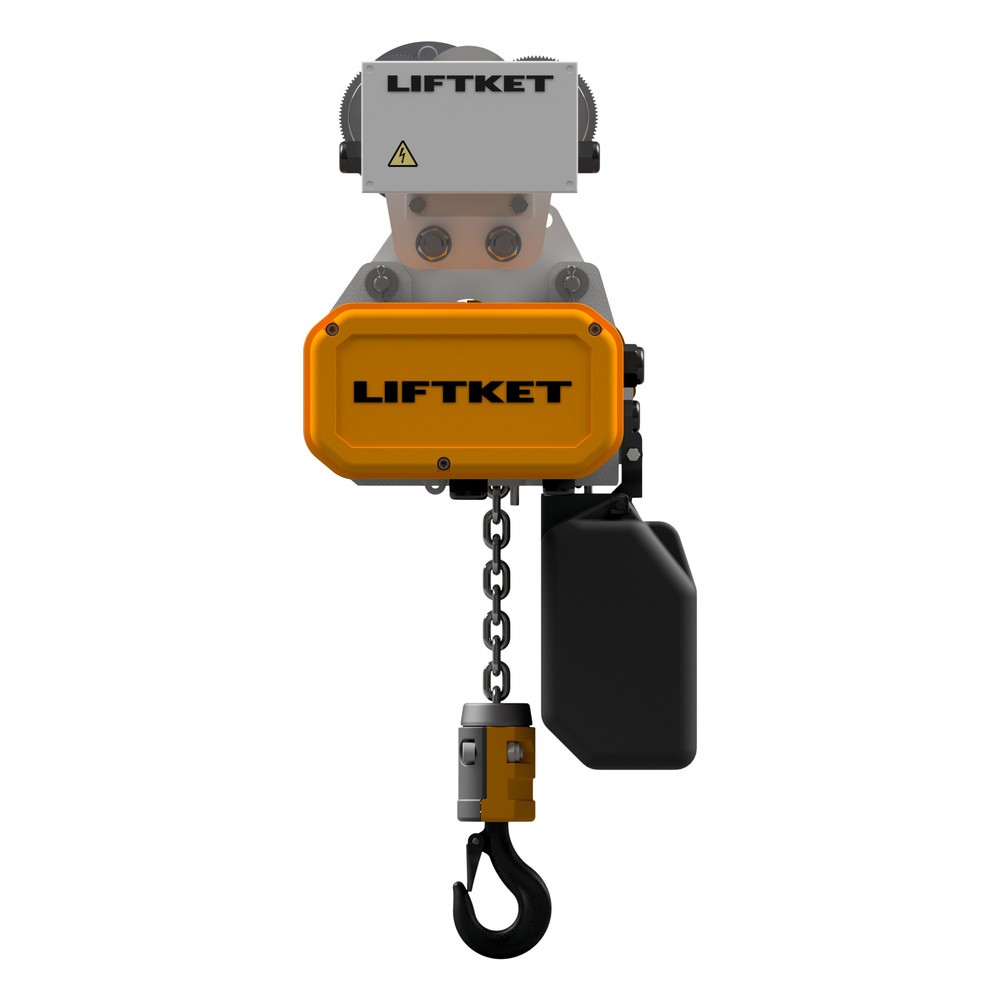

Elektrische takel met een elektrische loopkat	Installatie aan I-dragers van verschillende breedtes mogelijk Beweging lineair langs de drager Last wordt met een elektromotor verplaatst

2. Houd rekening met draagvermogen, hefhoogte en hefsnelheid

Bij het kiezen van een elektrische kettingtakel is het belangrijk dat deze de juiste specificaties heeft om uw werkzaamheden betrouwbaar, veilig en efficiënt uit te voeren. Daarom zijn drie parameters van belang bij uw keuze: draagvermogen, hefhoogte en hefsnelheid.

Draagvermogen

Kies een elektrische takel met voldoende draagvermogen voor de maximale last. Als de takel een loopkat heeft, moet deze passen op de flensbreedte van de drager: de loopkatten van onze takels zijn geschikt voor flensbreedtes van 60 tot 106 mm. Ligt de maximale last op de grens tussen twee modellen, kies dan voor het model met het hogere draagvermogen.

Hefhoogte

De hefhoogte is de verticale afstand die de last aflegt bij het heffen en laten zakken. Afhankelijk van de hoogte waarop u de kettingtakel ophangt, moet de ketting de geschikte lengte hebben. Let erop dat de haak minstens tot aan de vloer kan worden neergelaten. Houd bij de selectie van de juiste hefhoogte rekening met de volgende punten:

• Op welke hoogte wordt de elektrische takel opgehangen?
• Wordt de kettingtakel ook in smeerputten e.d. gebruikt?

Hangt u de kettingtakel bijvoorbeeld op 5 m boven de vloer op, maar wilt u deze in een 1 m diepe kuil laten zakken, dan moet de hefhoogte minimaal 6 m bedragen, zodat de lasthaak tot aan de bodem van de kuil reikt.

Hefsnelheid

Bij de hefsnelheid wordt onderscheid gemaakt tussen de hoofdhef en de fijnhef. Eentraps elektrische kettingtakels bieden slechts één hefsnelheid, terwijl tweetrapsmodellen het schakelen tussen hoofd- en fijnhef mogelijk maken.

Bij tweetrapsmodellen heeft de hoofdhef een hogere snelheid dan de fijnhef en is geschikt voor het globaal positioneren van de last, terwijl de last met de fijnhef vervolgens nauwkeurig en voorzichtig kan worden gepositioneerd.

3. Kies een elektrische takel op basis van de gebruiksduur

De theoretische gebruiksduur geeft aan hoeveel bedrijfsuren de elektrische kettingtakel in totaal en per dag mag worden ingezet. Hierbij zijn het type aandrijving en last van belang. Deze worden vastgesteld conform ISO 4301-1:

4. Besturing en stroomvoorziening van de elektrische takel

De kettingtakels in ons assortiment worden bestuurd via directe besturing of via schakelaarbesturing.

• Het voordeel van de schakelaarbesturing is dat met behulp van schakelaars en transformatoren de faseomkering in de motor bij lage spanning wordt gerealiseerd. Gebruikt u de elektrische kettingtakel meerdere keren per dag? Dan raden wij om veiligheidsredenen een model met schakelaarbesturing aan.
• Bij de directe besturing staat de netspanning rechtstreeks op het besturingsapparaat. Een elektrische takel met directe besturing is geschikt voor sporadisch gebruik.

De stroomvoorziening van de kettingtakels vindt bij de meeste modellen plaats met driefasestroom (netspanning van 400 V), omdat alleen dan voldoende energie beschikbaar is voor het heffen en laten zakken van zware lasten.
