- Dolyzech ratelhendel takel zwarte serie compact voldoet aan EN 13157
- Met gegalvaniseerde ronde schakelketting (volgens DIN EN 818-7)
- aluminium versie, met riemtas
10 Werkdagen

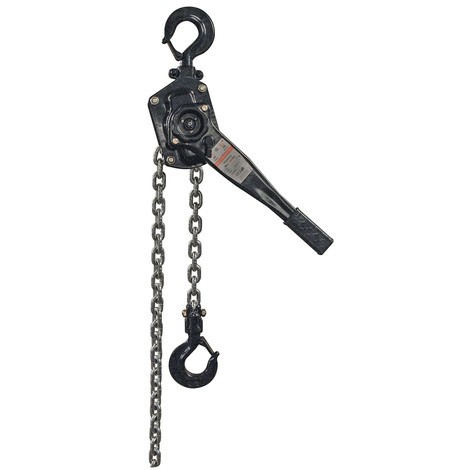

- Dolyzech ratelhendel takel Black Series (voldoet aan EN 13157)
- lastdrukrem met kettingvrijloop
- Met stevige precisie-versnelling en kettinggeleider
10 Werkdagen
- Extra meter voor Dolyzech ratelhendel takel zwarte serie compacte
- verzinkte lastketting volgens DIN EN 818-7 T
10 Werkdagen
- Extra meter voor Dolyzech ratelhendel takel zwarte serie
- gegalvaniseerde lastketting volgens DIN EN 818-7 Verkrijgbaar
- in verschillende uitvoeringen
10 Werkdagen
Zo vindt u de juiste rateltakel
Rateltakels behoren tot de handtakels en worden overal gebruikt waar zware lasten verticaal en horizontaal moeten worden geheven, bijvoorbeeld in fabriekshallen, in de carrosserie- en scheepsbouw en op bouwplaatsen. In onze winkel kunt u zowel hoogwaardige rateltakels als verlengstukken kopen, die voldoen aan de eisen van NEN-EN 818-7.
1. Hoe werken rateltakels en welke voordelen bieden ze?
In tegenstelling tot elektrische kettingtakels, waarbij de stalen kettingen door een elektrisch aangedreven motor bewegen, bedient u de ketting van een rateltakel handmatig: u trekt aan een hendel of een ratel, die de ketting via een omkeerrol in beweging brengt.
De hefkracht wordt op deze manier omgezet in trekkracht en tilt de last aan het andere uiteinde van de stalen ketting op. De lastrem met vrijloop maakt een snelle doorloop van de ketting mogelijk. Wanneer de hendel tegen de klok in wordt bediend, gaan de geïntegreerde remmen open, zodat de last stapsgewijs of volledig kan worden neergelaten.
In tegenstelling tot een eveneens handmatig te bedienen handtakel kunnen lasten zowel horizontaal als verticaal en met één hand worden verplaatst.
Andere voordelen van een rateltakel:
- Voor het gebruik van een rateltakel is geen elektriciteit nodig.
- Dankzij het compacte ontwerp en de snelle installatie is een rateltakel uitermate geschikt als mobiel hijsgereedschap.
- Moderne rateltakels zijn ergonomisch en veilig in gebruik. Dit wordt onder andere bij sommige modellen gewaarborgd door de automatisch werkende vanginrichting, die een plotselinge val van de last voorkomt.
- Met een maximaal draagvermogen van 9000 kg en een hefhoogte tot 6000 mm zijn rateltakels veelzijdig inzetbaar voor het hijsen van lasten, bijvoorbeeld op scheepswerven, in de carrosseriebouw of op bouwplaatsen.
2. Bepaal het draagvermogen van de rateltakel
De rateltakels in ons assortiment verschillen qua draagvermogen. We hebben modellen met een maximaal draagvermogen tot 6000 kg, maar sommige takels kunnen ook lasten tot 9000 kg aan. Voor toepassingen met kleine ladingen bieden we mini-rateltakels aan met een draagvermogen tot 500 kg. Ongeacht het model mag het maximale draagvermogen nooit worden overschreden.
Rateltakels met een draagvermogen van 2000 kg of meer zijn vaak uitgerust met twee lastkettingen waaraan de last- of draaihaak wordt bevestigd. De kettingen lopen parallel aan elkaar en stabiliseren het systeem tegen trillingen.
3. Rateltakel met het juiste hefbereik kiezen
Het hefbereik van een rateltakel wordt bepaald door de lengte van de ketting. De lengte moet altijd zo worden gekozen dat de ketting volledig kan worden neergelaten tot de hoogte waarop de last moet worden geplaatst. Welke kettinglengte hiervoor nodig is, hangt ook af van waar u de rateltakel wilt bevestigen.
Bij Jungheinrich PROFISHOP kunt u rateltakels kopen met een hefbereik tot 1500 mm. Het is echter mogelijk om dit met een meter te verlengen. Hiervoor vindt u speciale verlengstukken in ons assortiment.
4. Veelgestelde vragen over rateltakels
Een rateltakel bestaat uit een behuizing met een vaste omkeerrol, waar een ketting omheen is gewikkeld. De ketting wordt via een beweegbare rol over een hefboomarm geleid. Aan het andere uiteinde van de ketting bevindt zich een haak voor het opnemen van de last. Als de hefboomarm met de klok mee wordt bewogen, wordt de rem geactiveerd en wordt de hefboomkracht via een tandwiel overgebracht op de aandrijfas, die de ketting met de last omhoog tilt.
Om de last weer te laten zakken, wordt de hendel tegen de klok in bewogen. Hierdoor wordt de rem kortstondig geopend, zodat het gewicht van de last aan de ketting trekt en het mechanisme in beweging brengt. De last wordt neergelaten.
Rateltakels moeten voor gebruik aan een visuele controle worden onderworpen. Daarnaast moeten ze volgens het Arbobesluit minimaal een keer per jaar worden gekeurd door een expert. Een rateltakel moet onmiddellijk buiten gebruik worden gesteld of worden gerepareerd als de volgende schade zichtbaar is:
- Het typeplaatje is niet meer leesbaar.
- Veiligheidsrelevante onderdelen zoals remmen of de lastketting vertonen zichtbare schade of werken niet meer naar behoren.
- Op de rateltakel zijn verkleuringen door hitte, scheuren, breuken of roestschade zichtbaar.
- Een kettingschakel of de lasthaak vertonen vervormingen door belasting.
Rateltakels mogen alleen worden gebruikt door deskundige personen die vertrouwd zijn met de bediening. Daarnaast moet u altijd op het volgende letten:
- De rateltakel mag nooit worden overbelast.
- Lasten mogen nooit over de bediener of andere personen heen worden verplaatst.
- Monteer de rateltakel alleen op geschikte bevestigingspunten, zoals stabiele plafondbalken of soortgelijke constructies.
- Gebruik nooit een beschadigde of slecht functionerende rateltakel.
