Magazijnstellingen
Aankoopadvies
- Eenvoudige en snelle montage dankzij het boutloze systeem,
- vaklast 375 kg,
- corrosiebestendig door verzinkt metalen frame, in
- Eenvoudige en snelle montage dankzij boutloze
- systeemvaklast 175 kg
- Corrosiebestendig dankzij gegalvaniseerd metalen frame In
- Van verzinkt plaatstaal
- Capaciteit per legbord 85 kg
- 6 legborden per veld, met eindaanslag
- Eenvoudige en snelle montage dankzij inhaaksysteem
- Corrosiebestendig dankzij verzinkt metalen frame
- In de hoogte verstelbare legborden van spaanplaten
- EENVOUDIG IN ELKAAR TE ZETTEN – Dankzij het speciale inhaaksysteem kunt u de velgenstellin...
- FLEXIBELE PLAATSING – De 3 niveaus kunnen flexibel in de metalen stelling worden vastgehaa...
- IDEALE OPSLAG – Met een vaklast van 150 kg per niveau en een totale belasting van 450 kg m...
- Archiefstellingen met aanslaglijst, eenzijdig
- Basisveld uitbreidbaar met aanbouwvelden
- Vaklast maximaal 85 kg
- Eenvoudige en snelle montage zonder gereedschap dankzij inhaaksysteem
- Vaklast 175 kg
- Hoge stabiliteit dankzij gelakt staal, hoge materiaaldikte en extra versterkingen

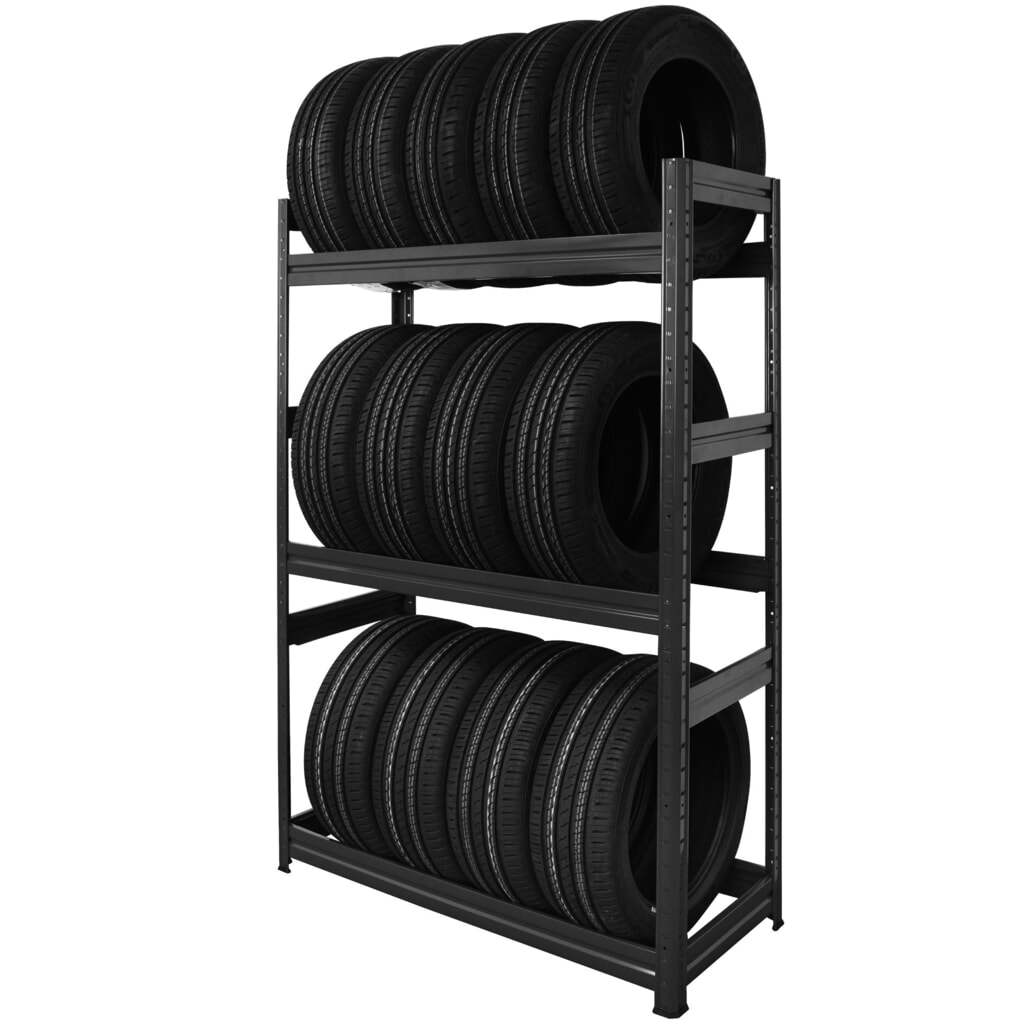

- Bandenstellingen van verzinkt staal zijn bestand tegen corrosie
- Via een 25 mm raster-opening stelt u de gewenste opslaghoogte voor de banden in
- Banden aan beide kanten in- en uitnemen
- Makkelijk, snel en flexibel op te zetten dankzij clipsysteem
- Liggers en steunen van verzinkt staal
- 25 mm raster maakt aanpassing aan elke bandenmaat mogelijk
- Verzinkt oppervlak beschermt tegen roest
- Legborden eenvoudig in hoogte verstelbaar
- Clipsysteem maakt snelle opbouw mogelijk
- Krattenrekken SCHULTE voor eenvoudige steekmontage
- Aan beide zijden toegankelijk
- 3 niveaus, tot 2 kratten per niveau
- De ordnerstelling met middenaanslag zorgt voor de veilige stand van uw ordners
- De legborden bieden afhankelijk van de stellingbreedte plaats voor 18, 24 of 32 ordners
- Stelling met eenzijdige toegang, vaklast 150 kg
- Stellingsysteem met inhaakmontage voor een eenvoudige op- en ombouw
- Staanders en legborden van robuust staal
- Verschillende breedtes voor nauwkeurige, ruimtelijke oplossingen
- Metalen stellingen met inhaaksysteem gaan jarenlang mee
- De hoogte van de stellingniveaus kan worden aangepast aan de respectieve afmetingen van de...
- De afdekplaat en de dwarsverstevigingen garanderen een robuuste statica
- Inhaakstelling van verzinkt staal
- Inclusief kledingstang en 8 legborden met elk een draagvermogen van 175 kg
- Zeer stijf en belastbaar dankzij stabiele metalen profielen
- Eenvoudig inhaaksysteem voor een snelle montage
- De stelling is uitbreidbaar via een inhaaksysteem
- Stellingniveaus van hoogwaardig en robuust plaatstaal
- Verrijdbare stelling met 4 zwenkwielen
- Dankzij de open vakken aan beide zijden toegankelijk
- Naar keuze verkrijgbaar met 3 of 5 legborden
- Archiefstelling met aanslaglijst en afdekplaat, vaklast 150 kg
- Door inhaakverbindingen eenvoudig te monteren
- Sterk dankzij verzinkte kwaliteitsplaat
Magazijnstellingen voor het kantoor, de werkplaats en het magazijn
Of het nu in een magazijn, werkplaats of op kantoor is: zware goederen en gereedschap kunt u veilig en overzichtelijk opbergen in een robuuste magazijnstelling – ook wel zwaarlaststelling genoemd. Ontdek in dit uitgebreide aankoopadvies welk type het best bij uw specifieke behoeften aansluit.
1. Wat zijn magazijnstellingen en welke voordelen bieden ze?
Onder de noemer magazijnstellingen vallen diverse stellingsystemen waarin goederen met een gewicht van tot wel meerdere tonnen kunnen worden opgeslagen. De robuuste en stabiele liggers en legborden zijn ontworpen met oog voor duurzaamheid en veiligheid, en het frame is vervaardigd uit gegalvaniseerd of gepoedercoat metaal. De componenten worden, toegespitst op zwaar gebruik, met steek- of schroefverbindingen gemonteerd. De afzonderlijke verdiepingen van de magazijnrekken zijn, afhankelijk van het model, op verschillende manieren ingericht en variëren bijvoorbeeld van legborden tot draagarmen en van gaasmanden tot materiaalbakken.
Ook zijn er verticale uitvoeringen van magazijnstellingen beschikbaar, speciaal voor grote goederen. Zo kunt u er ook rechtopstaand materiaal veilig en snel inzetten en uitnemen – of ze optimaal presenteren aan klanten in de groot- en detailhandel. Door het modulaire systeem kunnen de magazijnstellingen zeer gemakkelijk en flexibel worden uitgebreid. Met de hoogwaardige stellingsonderdelen van Jungheinrich PROFISHOP bouwt u bijvoorbeeld in een handomdraai hybride magazijnstellingen met een combinatie van pallet- en grootvakstellingen. Er zijn ook zwaarlaststellingen verkrijgbaar voor buiten.
2. Welke soorten stellingen voor magazijnen zijn er?
Afhankelijk van de aard van het magazijn en het soort goederen dat moet worden opgeslagen, bieden wij verschillende soorten stellingen voor magazijnen aan:
Industrie, werkplaatsen, klein- en groothandel, productiehallen, magazijnlogistiek, vooral binnen
Werkplaatsen, klein- en groothandel, particuliere huishoudens, binnenruimtes
Industrie, werkplaatsen, detail- en groothandel, productiehallen, magazijnlogistiek, binnen- en buitenruimtes
Industrie, productiehallen, magazijn, binnen- en buitenruimtes
Montagebedrijven, productiehallen, klein- en groothandel, vooral geschikt voor binnenruimtes, modellen beschikbaar voor koude en vochtige ruimtes
Industrie, werkplaatsen, kozijnproductie, binnenruimtes
Onderwijsinstellingen, archieven, kantoorruimtes, particuliere huishoudens, droge binnenruimtes
Grootvakstellingen
Dankzij de open constructie met stalen buizen kunt u zware en omvangrijke goederen veilig op meerdere hoogten in een grootvakstelling opslaan. Met onze META-modellen heeft u bijvoorbeeld altijd een overzicht van de voorraad aan opslagmateriaal en kunt u goederen aan beide zijden inruimen en uitnemen. Zo zijn de goederen zelfs vanuit gescheiden werkgebieden toegankelijk. Zware, omvangrijke waren kunnen veilig worden ingeruimd op de brede legborden met een vaklast van tot wel 1.000 kg.
- Legborden van hout: slipvast, robuust, duurzaam
- Liggers van staal met poedercoating, gegalvaniseerd plaatstaal: geschikt voor vochtige en vettige goederen, gemakkelijk te reinigen
- Vaklast tot 8.000 kg
- Opslagruimte voor omvangrijke goederen met een hoog eigen gewicht
- Lichte constructie, gemakkelijk te vervoeren
- Gemakkelijk te monteren en te demonteren dankzij montage met steeksysteem
- Eenvoudig uit te breiden met aanbouwvelden
- Verschillende maten, hoogten en capaciteiten
- De bovenste planken zijn moeilijker te bereiken
- Gebruik van hefvoertuigen voor in- en uitruimen niet mogelijk, geautomatiseerde bediening is niet mogelijk
Legbordstellingen
Flexibele legbordstellingen met een maximale vaklast van 500 kg zijn ideaal voor kleine en middelgrote goederen: de open stellingen voor magazijnen kunnen van beide kanten worden gebruikt. U kunt kiezen uit een systeem met legborden, open materiaalbakken of een combinatie van de twee, geïnstalleerd in de duurzame staalconstructie. De professionele magazijnstellingen van META of SCHULTE kunnen flexibel worden gemonteerd en afgesteld met het steek- of schroefsysteem. Met een simpele bijbestelling kunt u deze stellingen uitbreiden met extra legborden of materiaalbakken.
Indien u een mobiele opslagoplossing nodig heeft, zijn onze verrijdbare magazijnstellingen op wielen een uitstekend alternatief. Bij Jungheinrich PROFISHOP zijn meerdere uitvoeringen verkrijgbaar, die het mogelijk maken om een stelling met goederen en al naar de werkplaats of montagehal te rijden. De zwenk- en bokwielen zijn gemakkelijk te besturen – ook bij zware belasting – en eenmaal aangekomen op de bestemming kunt u de stelling vastzetten met de remmen aan de bokwielen.
Een handig en specifiek type magazijnrek is de banden- en velgenstelling. De liggers van dit stellingtype zijn niet voorzien van legborden, zodat u gemakkelijk en stabiel banden en velgen van verscheidene formaten kunt in- en uitnemen. De maximale vaklast ligt doorgaans bij 150 kg, wat betekent dat u per vak 10-15 banden kunt opslaan.
- Planken van hout en spaanplaten: slipvast, robuust, duurzaam
- Legborden van gegalvaniseerd plaatstaal of gepoedercoat staalgaas: geschikt voor vochtige en vettige goederen, gemakkelijk te reinigen
- Veldlast tot 3.000 kg
- Licht en eenvoudig te monteren
- Modulair in te richten vanwege het inhaaksysteem
- Gemakkelijk uit te breiden
- Verschillende formaten en gewichten
- Voordelig in aanschaf en onderhoud
- Variabele plankhoogten
- Bovenste planken lastig bereikbaar
- Kan niet worden gebruikt met hefvoertuigen
- Voor gebruik met lades is brede gang nodig
- Losse materialen kunnen eraf vallen
Draagarmstellingen
De meeste gepoedercoate, stalen draagarmstellingen worden gekenmerkt door hun lange levensduur. Het frame bestaat uit een robuuste constructie met een zeer hoge draaglast: de stelling kan met een gewicht van tot wel 9.800 kg belast worden – en afzonderlijke draagarmen met een maximumgewicht van 750 kg per arm. Omvangrijke, lange goederen of andere goederen die lastig zijn qua opslag, vormen geen enkel probleem voor deze veelzijdige zwaarlaststelling.
Op draagarmstellingen bewaart u allerhande materialen: lange of ringvormige goederen zowel als glazen en houten platen. U kunt deze simpelweg horizontaal opslaan. Door de kruisschoren aan de achterzijde blijft het frame stabiel en belastbaar. Bij Jungheinrich PROFISHOP vindt u meerdere uitvoeringen van zowel éénzijdige of tweezijdige draagarmstellingen.
Let op: alle verkrijgbare draagarmstellingen zijn gepoedercoat en daarom enkel voor overdekt gebruik bestemd. Indien u de draagarmstelling buiten wilt gebruiken, zult u voor een stelling van gegalvaniseerd staal moeten kiezen. Deze zijn alleen op aanvraag bij Jungheinrich PROFISHOP verkrijgbaar, neem daarvoor dus met ons contact op.
- Gepoedercoate draagarmen van staal, via lasverbinding bevestigd aan het frame
- Afrolbeveiliging
- Maximumgewicht tot wel 10.000kg
- Stabiele en robuuste constructie
- Kan met heftruck worden gebruikt
- Eenvoudig te monteren en uit te breiden
- Verschillende afmetingen en draagcapaciteiten
- Onderhoudsarm
- Open toegang tot de goederen
- Neemt veel vloeroppervlak in
- Enkel geschikt voor lifo-methode (last in, first out)
Het is natuurlijk mogelijk dat u af en toe losse materialen moet opslaan, die niet geschikt zijn voor draagarmen. In dat geval kunt u (rooster)legborden aan de draagarmen bevestigen, zodat ook kleine, losse goederen makkelijk op te slaan zijn.
Palletstellingen
Deze praktische en stabiele magazijnstellingen zijn zo gebouwd, dat goederen op standaardpallets gemakkelijk en veilig kunnen worden opgeslagen. U kunt de palletstellingen vanwege hun duurzaamheid en draagvermogen met een gerust hart gebruiken in magazijnen waar op hoog tempo met zware goederen wordt gewerkt. Het basisframe van de stellingen van Jungheinrich of META bestaat uit een hoogwaardig staal dat u aan de vloer kunt bevestigen. De verschillende liggers kunt u gemakkelijk bereiken met een stapelaar of palletwagen.
Met onze palletstellingen die aan de NEN-EN-norm 15512 voldoen, kunt u met groot gemak de ruimte in magazijnhallen optimaal benutten. De flexibele en modulaire stellingen zijn tweezijdig te gebruiken en bovendien kunt u ze in een handomdraai uitbreiden met aanbouwvelden. Tevens zijn de palletstellingen geschikt voor een hoogbouwmagazijn, met zodat u met een opslaghoogte van maximaal 50 meter uw magazijn wezenlijk kunt uitbreiden.
- Gegalvaniseerd staal voor het frame en gepoedercoate liggers
- Veiligheidssysteem met veiligheidsgrendel
- Veldlast tot 28 ton
- Stabiele constructie
- Efficiënt gebruik van ruimte
- Modulair en geschikt voor machinale bediening
- Verkrijgbaar in verschillende afmetingen
- Hoge aanschafkosten
- Hoge veiligheidseisen
- Automatisering beperkt mogelijk
- Enkel met hefvoertuigen te bedienen
Doorschuifstellingen
Doorschuifstellingen hebben, afhankelijk van het ontwerp, vier tot acht niveaus die licht naar voren hellen. Op die manier schuiven de goederen automatisch op zodra er iets uit het schap wordt gehaald. De afzonderlijke niveaus kunnen bestaan uit vlakke legborden of rollenbanen. Op de rollen glijden de goederen bijzonder gemakkelijk naar de andere kant van het rek. De doorschuifstellingen zijn dus optimaal ontworpen voor het first in first out-principe (fifo): goederen worden aan de hogere kant ingeruimd en aan de lagere kant uitgenomen. Aan de onderzijde van de plank zorgt een opstaande rand ervoor dat niets uit de stelling kan vallen.
De bij ons verkrijgbare modellen kunnen naar behoefte gemakkelijk en flexibel met extra niveaus worden uitgebreid en de hoogte van de stellingen kan individueel worden aangepast. In de versies met een plaatstalen dak blijven de opgeslagen goederen langer vrij van een stoflaag. De afzonderlijke etages kunnen worden belast met een vaklast tot 200 kg. Bovendien zijn de stellingen uitermate geschikt als buffer- of tijdelijke opslagstellingen.
- Frame en etages van gegalvaniseerd of gepoedercoat staal
- Rollers van kunststof of staal
- Veldlast tot 2.000 kg
- Eenvoudig transport en simpele montage
- Modulair door het inhaaksysteem
- Met aanbouwvelden uit te breiden
- In verschillende formaten en capaciteiten verkrijgbaar
- Optimale ruimteverdeling door scheiding
- De uitvoering met rollen heeft hoge aanschaf- en onderhoudskosten
- Heftrucks en palletwagens niet inzetbaar
- Overbelasting kan betekenen dat waren uit de stelling vallen
Verticale platenstellingen
In de stabiele frameconstructie van stalen buizen van een verticale platenstelling kunt u vlakke goederen, zoals houten, metalen of glazen platen, efficiënt en veilig opslaan. Latten, planken of andere grote restgoederen kunnen echter ook veilig worden opgeslagen. Deze magazijnstellingen bestaan uit een basisvak op de vloer, waarop het frame van stalen buizen is geïnstalleerd. Bij Jungheinrich PROFISHOP kunt u ook platenstellingen aanschaffen waarbij de bodemplaat voorzien is van rollers. Daardoor kunt u de panelen er gemakkelijker induwen of uittrekken.
- Gepoedercoat staalframe
- Belasting per veld tot 475 kg
- Modulair en makkelijk uit te breiden
- Verscheidene formaten en capaciteiten verkrijgbaar
- Goederen afzonderlijk toegankelijk
- Zeer efficiënt qua ruimte
- Geautomatiseerde bediening is niet mogelijk
- Het eenzijdige stellingtype is niet zelfdragend
Archiefstellingen
Met de archiefstellingen van Jungheinrich PROFISHOP brengt u snel en ruimtebesparend orde in uw archiefsysteem aan: met de open legborden voor dossiermappen kunt u alle documenten systematisch opbergen. De vaklast is ca. 150 kg, en uitvoeringen voor hangmappen hebben geen planken, maar hangrails.
Om ervoor te zorgen dat u de archiefstellingen veilig kunt gebruiken, zijn bij de enkelzijdige versies van META en SCHULTE aan de achterkant extra stabiliserende kruisschoren aangebracht. De meeste modellen moeten worden bevestigd, bijvoorbeeld aan de vloer met vloerverankering. In het geval van dubbelzijdige modellen kunt u ook een doorschuifbeveiliging overwegen. Zo kunt u papieren dossiers op een ruimtebesparende manier opbergen.
- Legborden van gepoedercoat of gegalvaniseerd staal
- Stellingframe van staal
- Veldlast tot 2.000 kg
- Modulair en makkelijk uit te breiden
- Verscheidene formaten en capaciteiten verkrijgbaar
- Aanbouwvelden simpel te bevestigen
- Geautomatiseerde bediening is niet mogelijk
- Verankering moet zelf worden uitgevoerd
Magazijnstellingen met gaasmanden
In een stelling met gaasmanden kunt u vooral los en klein materiaal goed opbergen. Dankzij de uittrekbare mandhouders van SCHULTE heeft u altijd toegang tot de goederen en blijft alles overzichtelijk. Ook is de legplankhoogte individueel verstelbaar, zodat u de stelling te allen tijde gemakkelijk kunt aanpassen aan de goederen die u erin wilt opslaan. U kunt bijvoorbeeld ook bij Jungheinrich PROFISHOP gaasmanden met scheidingswanden krijgen, zodat u materiaal van verschillende afmetingen naast elkaar kunt opslaan. Zo liggen bijvoorbeeld kleine pijpfittingen en lange pijpstukken direct naast elkaar. De vaklast van de stelling bedraagt maximaal 400 kg.
- Manden van gepoedercoat of gegalvaniseerd staaldraad
- Frame van gegalvaniseerd of gepoedercoat staal
- Veldlast tot 2.000 kg
- Makkelijk te monteren
- Inhaaksysteem maakt verstellen simpel
- Modulair systeem maakt combinatie van legborden en manden mogelijk
- In verscheidene afmetingen en capaciteiten verkrijgbaar
- Niet compatibel met heftrucks of palletwagens
- Bij onvoorzichtig gebruik kunnen de manden in de rails kantelen
Stellingen met bakken
Dit type stelling voor magazijnen kan flexibel worden ingericht als containerstelling met euroboxen of andere standaardbakken. Afhankelijk van uw behoeften kan de hoogte van de niveaus of het aantal legplanken worden veranderd. Om ervoor te zorgen dat u alle transportbakken veilig kunt opbergen en om het maximale draagvermogen te garanderen, zijn de bovenste en onderste liggers gelast. Deze magazijnrekken zijn voor één- en tweezijdig gebruik verkrijgbaar.
Bij Jungheinrich PROFISHOP kunt u meerdere soorten magazijnstellingen voor bakken kopen: in onze stellingen zijn de afzonderlijke kastvakken al in het frame geïntegreerd. U kunt veel kleingoed en andere materialen opbergen in de uittrekbare en gekleurde opbergbakken. Bovendien kunnen de stellingbakken van META worden gelabeld met etiketten, zodat u op elk gewenst moment een overzicht van de inhoud hebt. De vaklast van dit type stelling bedraagt maximaal 100 kg.
- Bakken van kunststof
- Frame van gegalvaniseerd of gepoedercoat staal
- Veldlast tot 1.500 kg
- Makkelijk te monteren
- Inhaaksysteem maakt verstellen simpel
- Modulair systeem maakt combinatie van legborden en manden mogelijk
- In verscheidene afmetingen verkrijgbaar
- Ideaal voor kleingoed
- Niet compatibel met hefvoertuigen
- Bij onvoorzichtig gebruik kunnen de bakken in de rails kantelen
Professionele magazijnstellingen met schroef- of steeksysteem
De meeste soorten professionele magazijnstellingen zijn verkrijgbaar met schroef- of steekverbindingen. Voordat u een type kiest, moet u de voor- en nadelen tegen elkaar afwegen. Naast functionele kenmerken verschillen beide systemen vooral op het gebied van flexibiliteit en kosten.
- Verstelbare opslag van variërende opslagmaterialen
- Hoge doorvoer van goederen, bufferopslag
- Opslag van goederen en gereedschap met gemiddelde omslagtijd
- Hoogbouwmagazijn van meer dan 12 m hoog en geautomatiseerde bediening
- Uiterst stabiele constructie, hoogste draagvermogen
- Eenvoudige montage en demontage
- Bijzonder stabiel
- Flexibel, stellingniveaus simpel in hoogte verstelbaar
- Gemakkelijk uit te breiden
- Hoger draagvermogen dan stellingen met schroefsystemen
- Verkrijgbaar in verschillende afmetingen
- Relatief hoge aanschafkosten
- Magazijnen met bovengemiddelde opslagtijden (archieven)
- Goederen- en gereedschapsmagazijnen met gemiddelde omslagtijd
- Hoogbouwmagazijn van minder dan 12 m hoog met geautomatiseerde bediening
- Solide constructie
- Voordelig in prijs
- Gemakkelijk uit te breiden
- Verkrijgbaar in verschillende afmetingen
- Lager laadvermogen dan steeksysteem
- Minder flexibel, o.a. de plankhoogten staan vast
- Aanzienlijk langere montage en daarmee hogere personeelskosten voor de installatie
3. Accessoires voor magazijnstellingen
Om op elk moment flexibel te kunnen reageren op veranderingen in het logistieke proces, of om kleinschalig onderhoud aan de stelling uit te kunnen voeren, kunt u bij Jungheinrich PROFISHOP diverse accessoires voor magazijnstellingen kopen.
Naar gelang uw behoeften kunnen achteraf veiligheidsmaterialen, zoals aanrijdbeveiliging, worden aangebracht om de stellingen en het logistieke verkeer te beschermen en de arbeidsveiligheid te verbeteren. Bovendien kunt u meerdere stellingmodules aanschaffen om grotere hoeveelheden materiaal zo efficiënt mogelijk op te bergen.
- Grote verscheidenheid aan uitvoeringen verkrijgbaar
- Inzetbaar voor vele soorten goederen
- Variabele lengte en breedte
- Eenvoudige montage
- Beschikbaar voor binnen en buitengebruik
- Zeer duidelijke kleuren, ook in reflecterende uitvoering beschikbaar
- Robuust staal of kunststof
- In verschillende vormen verkrijgbaar

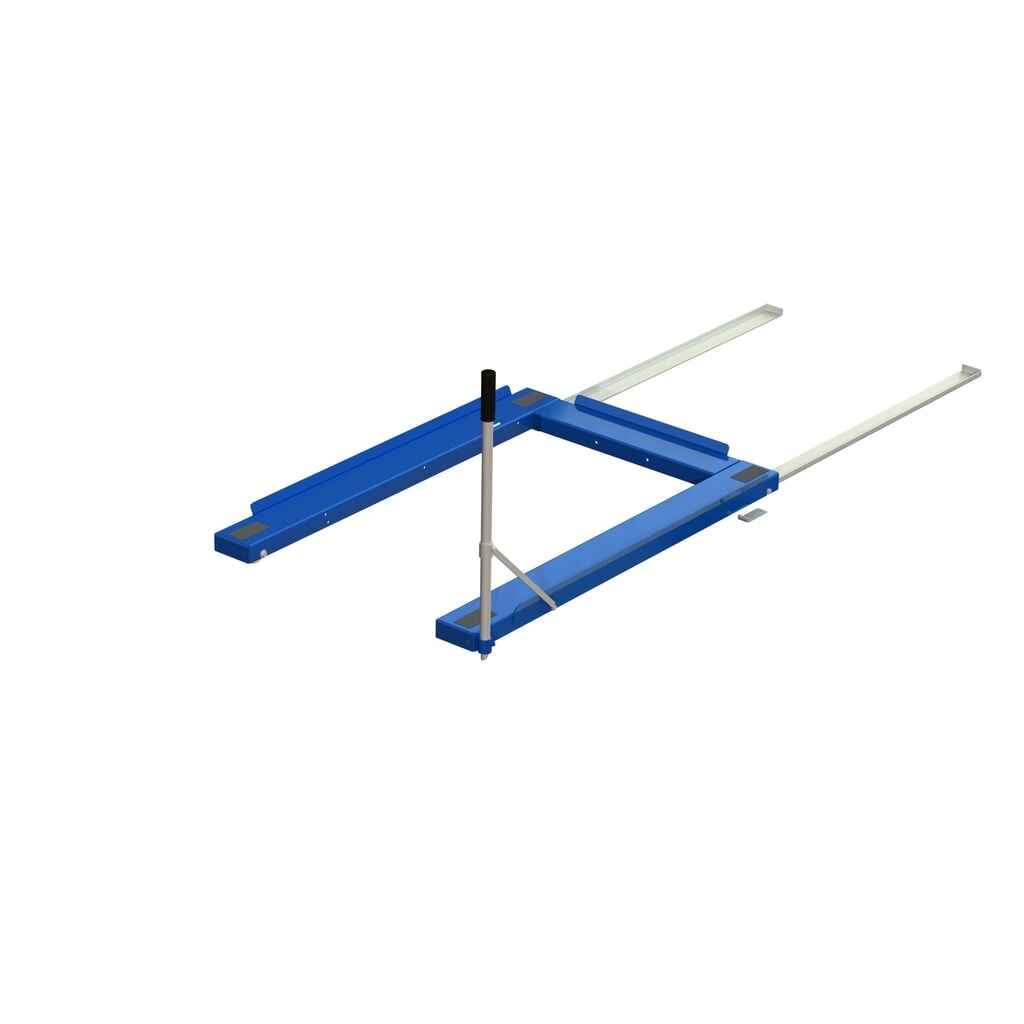

- Voor een stabiele opslag van pallets
- Gemaakt van staal, verkrijgbaar in verschillende formaten met verschillend draagvermogen
- Accessoire voor de MULTIPAL-serie

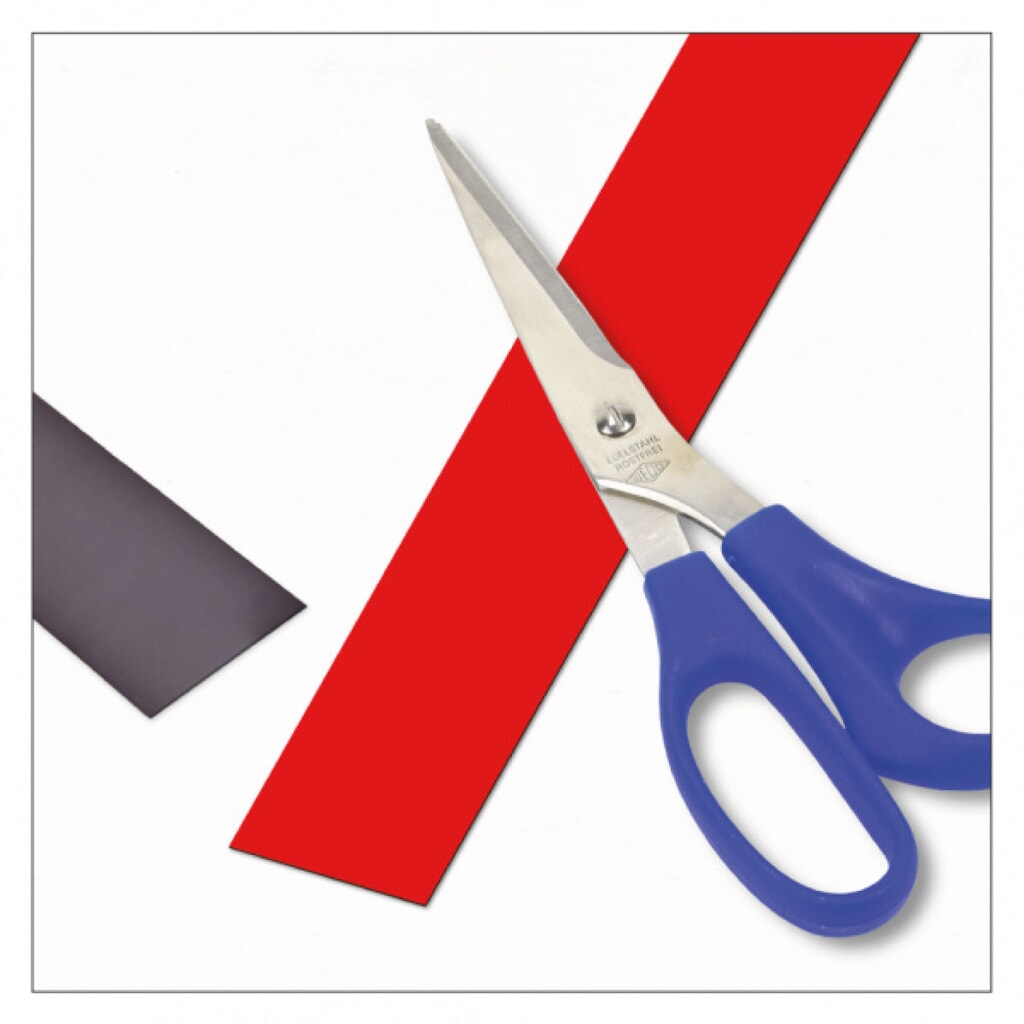

- Etikethouders: scanner-compatibel, zelfklevend of magnetisch
- Etiketten voor schaprijen: niet-reflecterend, robuust
- Vloermarkeringen: zelfklevend, duurzaam
- Voor het duidelijk sorteren van kleine goederen
- Gemaakt van gegalvaniseerd staal of kunststof
- Verkrijgbaar met veiligheidsbeugel
- Voetverankering voor het stabiliseren van magazijnstellingen
- Gemaakt van gegalvaniseerd staal
- Keilbouten voor betonvloeren, bijvoorbeeld voor de bevestiging van de stootbescherming
- Verbetert de arbeidsveiligheid conform de richtlijnen voor de logistiek: voorkomt het naar beneden vallen van goederen
- Gegalvaniseerd staal
- Geschikt voor vettige en vochtige goederen
- Uitvoeringen met verschillend draagvermogen verkrijgbaar
- Hoogwaardig staal met Z-profiel
4. Zo kiest u de juiste magazijnstelling
Voordat u een stelling voor uw magazijn aanschaft, raden wij u aan om een aantal punten eerst op een rijtje te zetten. De beoogde plaats van de stelling en het soort goederen dat moet worden opgeslagen zijn twee essentiële factoren die meetellen bij het kiezen van een passend stellingsysteem. Bovendien moet u vooraf de beschikbare opslagruimte en goederenomslag correct berekenen. Zo kunt u er zeker van zijn dat uw toekomstige stellingen veilig te gebruiken zijn en dat het gehele systeem voldoet aan de veiligheidsnormen zoals omschreven in de norm NEN-EN 15635:2008.
Omvang, type en gewicht van de goederen
Het type goederen dat zal worden opgeslagen bepaalt onder meer hoe een magazijnstelling geplaatst en ingericht moet worden. Daarom is het belangrijk dat u van tevoren over deze vijf basispunten nadenkt:
- Werkt u met losse goederen of worden ze op europallets vervoerd?
- Zijn de goederen bijzonder lang of breed?
- Wat is het gewicht van elk pallet of elke bulkverpakking? Hiervoor kan het nuttig zijn als u de hoeveelheid van de gewenste voorraad optelt. Dit geeft u de maximale veldlast, die nodig is voor de stelling.
- Werkt u altijd met dezelfde soorten goederen of bent u van plan andere goederen met eventueel andere afmetingen of kenmerken aan het logistieke proces toe te voegen?
- Wilt u de magazijnstellingen handmatig of met machines inruimen?
Gebruik binnen of buiten
Er is een wezenlijk verschil tussen het gebruik van magazijnstellingen binnen en buiten. Let in ieder geval op de volgende punten:
Afmetingen van de magazijnruimte:
- Plafondhoogte
- Reeds geïnstalleerde structuren zoals stroomkabels, sprinklers en dergelijke
Brandveiligheid:
- Onderdelen van stellingen, dwarsbalken, enz. mogen de vluchtwegen of de zichtbaarheid van vluchtwegsignalering niet belemmeren.
Ondergrond:
- Moet stabiel en belastbaar zijn
- Druk moet optimaal verdeeld worden
Valt buiten de bouwvergunningsplicht:*
- Alle stellingen met uitsluitend een opslagfunctie, die niet onderdeel zijn van het gebouw zelf
Valt binnen de bouwvergunningsplicht:**
- Wanneer de stelling een dragende functie voor het gebouw heeft, moet een vergunning worden aangevraagd
Weersomstandigheden:
- Eventueel kunt u een dak over de stelling bouwen
- Eventueel kunt u de stelling uitbreiden met een gesloten voor- en/of achterzijde
- Gegalvaniseerd staal is uitermate geschikt voor buitengebruik
- Veiligheid berekenen op basis van de meest extreme weersituaties
Brandveiligheid:
- Indeling van de stellingen moet zodanig zijn dat de brandweer te allen tijde ten minste één lange zijde kan benaderen of bereiken.
Ondergrond:
- Ondergrond met grote draagkracht en effen oppervlak is een vereiste
Gedeeltelijke bouwvergunningsplicht:*
- Magazijnstellingen in de buitenlucht worden beschouwd als bouwproject of onderdeel daarvan
- Vrijstellingen van vergunningsplicht onder bepaalde stellingshoogte
*Geen garantie. Neem contact op met uw plaatselijke bouwloket voor nadere informatie.
Draagvermogen, vaklast en veldlast
De afzonderlijke niveaus van de stelling kunnen slechts in beperkte mate worden belast, om de stabiliteit en veiligheid van de structuur niet in gevaar te brengen.
- Gebruikslast = vaklast
- Dit geeft het toegestane maximumgewicht waarmee een afzonderlijk vak mag worden belast, wanneer deze belasting gelijkmatig over het vak wordt verdeeld.
- Draaglast = veldlast
- De veldlast beschrijft de toegestane maximumbelasting van alle vakken binnen één veld. Het eigengewicht is hier niet bij inbegrepen. De veldlast mag nooit en te nimmer overschreden worden!
- Puntlast
- Hiermee wordt de last beschreven die op één punt op de ondergrond of op één niveau kan worden uitgeoefend.
U dient erop te letten dat u een magazijnstelling nooit overbelast en dat u hem altijd correct belaadt: om het gehele draagvermogen optimaal te benutten, raden wij u aan zware goederen gelijkmatig over de afzonderlijke vakken te verdelen. Zware puntlasten in het midden van een vak kan het draagvermogen halveren door de buigspanning van het dragende legbord.
Goederen die u in het grondvak bewaart worden niet in de berekening van de vaklast meegenomen, aangezien zij geen invloed hebben op de gewichtsverdeling van de magazijnstelling. Vloerbergruimten zijn ideaal voor het opslaan en rangschikken van pallets en dozen en zware puntlasten, mits deze de onderste vakhoogte niet overschrijden.
De mogelijke belasting van een magazijnstelling kan gemakkelijk worden berekend op basis van de vaklast en veldlast: als de veldlast van uw magazijnstelling 2.500 kg is en de vaklast 250 kg, kunt u theoretisch 10 legborden installeren.
Het materiaal van de magazijnstelling en eventuele legborden
De frames van de magazijnstellingen bij Jungheinrich PROFISHOP zijn meestal van staal of stalen buizen gemaakt en garanderen zo een lange levensduur en een hoog draagvermogen. Daarnaast worden de metalen kruisschoren gewoonlijk van een poedercoating voorzien of gegalvaniseerd. Elders worden stellingframes van kunststof of hout aangeboden. Deze varianten hebben echter een veel geringer draagvermogen, vaak wezenlijk lager dan dat van metalen magazijnstellingen.
Voor de legborden of de gaasmanden van de magazijnstellingen wordt veelal materiaal als plaatstaal of aluminium gebruik. Daarnaast bieden wij u ook magazijnstellingen met houten legborden, of legborden voor kunststof bakken aan. De uitvoeringen die bestemd zijn voor gebruik met de kunststof bakken zijn echter uit verschillende materialen vervaardigd. Het bekendste type is echter nog altijd het metalen legbord, omdat deze simpelweg de hoogste vaklast mogelijk maakt.
Wanneer het werk in uw bedrijf aan hoge hygiënische eisen moet voldoen, raden we aan om een magazijnstelling van roestvrij staal te overwegen. Deze modellen kunt u zeer gemakkelijk grondig en conform de hygiënenormen reinigen. Vooral wanneer er met voedselwaren wordt gewerkt in gekoelde of vochtige ruimten, is de keuze voor een roestvrijstalen uitvoering ten zeerste aan te bevelen.
De juiste ondergrond voor een magazijnstelling
Overal waar magazijnstellingen worden geplaatst, moet het draagvermogen van de ondervloer worden berekend. Dit is de enige manier om ervoor te zorgen dat uw toekomstige stellingen veilig tot hun maximumbelasting kunnen worden gebruikt.
- Als basisprincipe kunt u zich houden aan het volgende: de ondergrond op de locatie waar u de stelling wilt plaatsen moet zodanig zijn, dat het eigengewicht en het dubbele van de veldlast zonder problemen kan worden gedragen.
- Een geschikt vloermateriaal voor een stellingsysteem is bijvoorbeeld beton: dit moet een minimale dikte hebben van 200 mm en moet minstens voldoen aan de eisen van druksterkte klasse CS20/25.
Om veiligheidsredenen kan het nodig zijn dat u de magazijnstelling in de grond moet verankeren. Hiervoor moet elk type stelling en elke stellingslocatie afzonderlijk worden geëvalueerd. Om veilig te kunnen werken, mag u stellingen nooit op een oneffen ondergrond, asfalt of klinkers plaatsen.
Uitbreidbare stellingen
Zodra uw productassortiment wordt uitgebreid of u flexibel op veranderingen wilt reageren, kan uitbreiding van het bestaande stellingsysteem een zinvolle oplossing zijn. Met ons uitgebreide aanbod aan aanbouwvelden voor legbordstellingen en modulaire elementen kunt u perfect op een dergelijke situatie inspelen. Zo kunt u het magazijn op een voordelige manier opnieuw inrichten en tegelijkertijd de capaciteit verhogen.
Montagesysteem (schroef of steek)
Magazijnstellingen met een schroefsysteem worden verbonden door hoekprofielen van staal of plaatstaal. Zo kunnen de kruisschoren en de afzonderlijke legbordniveaus stevig aan elkaar worden geschroefd. Extra aanbouwvelden of modulaire elementen kunnen ook eenvoudig met hoekprofielen en schroeven worden gemonteerd. Indien u achterpanelen van staalgaas wenst te bevestigen, kunnen deze met spanhaken aan de hoekelementen worden bevestigd.
De montage van stellingen met een steeksysteem gebeurt daarentegen volledig zonder schroeven: de afzonderlijke legborden en de ondersteunende liggers worden in T-frames geschoven of gehangen. Om het steeksysteem nog stabieler te maken, worden aan de achterzijde dwarsverbindingen of kruisschoren aangebracht. Het enige schroefwerk wat bij dit stellingtype komt kijken, is het eventuele verankeren van de magazijnstelling in de vloer.
Denk erom dat aanbouwvelden en uitbreidingsmodulen alleen compatibel zijn met een montagesysteem van hetzelfde type. U kunt dus geen schroefverbindingen met steekverbindingen combineren.
5. Zelf een magazijnstelling ontwerpen met de stellingconfigurator
Om er zeker van te zijn dat de stellingen voor uw magazijn geheel aan uw eisen voldoen, kunt u ze volledig zelf vormgeven met de Jungheinrich PROFISHOP stellingconfigurator. Zo creëert u in een handomdraai een magazijnstelling op maat. Naast de klassieke specificaties, zoals breedte, hoogte en diepte, kunt u andere kenmerken bepalen, zoals de vaklast of de draagarmlast. De configurator berekent automatisch de kosten en de veldlast van uw magazijnstelling. Bovendien biedt het automatisch gegenereerde 3D-model de mogelijkheid om de details en verhoudingen van uw ontwerp te controleren. Als u tevreden bent met de zwaarlaststelling die u geconfigureerd hebt, dan kunt u hem direct bestellen.
6. Veelgestelde vragen over magazijnstellingen
Onder de vaklast wordt de maximale belasting verstaan die een enkel legbord of vak kan dragen. De veldlast daarentegen betekent het maximumgewicht dat in het hele veld, mits gelijk verdeeld, mag worden opgeslagen. Om ongelukken te voorkomen, is het raadzaam de legborden en velden duidelijk te markeren met de maximaal toegestane belasting. Wij raden met klem aan altijd de instructies van de fabrikant op te volgen.
Verder moeten magazijnstellingen goederen tot meerdere tonnen kunnen dragen en tegelijkertijd bestand zijn tegen de krachten van stapelaars en andere industriële hefvoertuigen bij het laden en lossen.
Bij de montage en installatie van uw magazijnstelling dient u een aantal richtlijnen te volgen. Allereerst moet u de voorschriften van de leverancier volgen. Verder zijn er bindende brancheafspraken gemaakt over de veiligheid van stellingen, die zijn opgenomen in de Arbocatalogus Technische Groothandel: het artikel ‘Stellingveiligheid’ bevat acht punten waar u zich sowieso aan moet houden. Denk hierbij aan regelgeving over inspecties, maximale belasting en aanrijdbeveiliging.
Om een stelling te inspecteren, dient iemand gecertificeerd te zijn door de Vereniging van Stelling Leveranciers (VSL) of de brancheorganisatie van leveranciers van Bouwmachines, Magazijninrichtingen, Wegenbouwmachines en Transportmaterieel (BMWT).
